工控级语音播报器

EM-34A(R) QuikWave™ Audio Repeater

EM-34A

EM-34AR

技术资料下载

已通过CE国际安规认证

产品特性

支持高品质MP3立体声音频格式
采用高效率CLASS D功放
立体声输出15W x 2, 单声道输出55W(BTL)
并行4个触发控制信号输入点
4个继电器开关输出(EM34AR)
支持SD/SDHC大容量存储卡
脚本指令模式(Script Mode)
工作电压12~30V直流
体积适中、结构坚固
工业接线端子

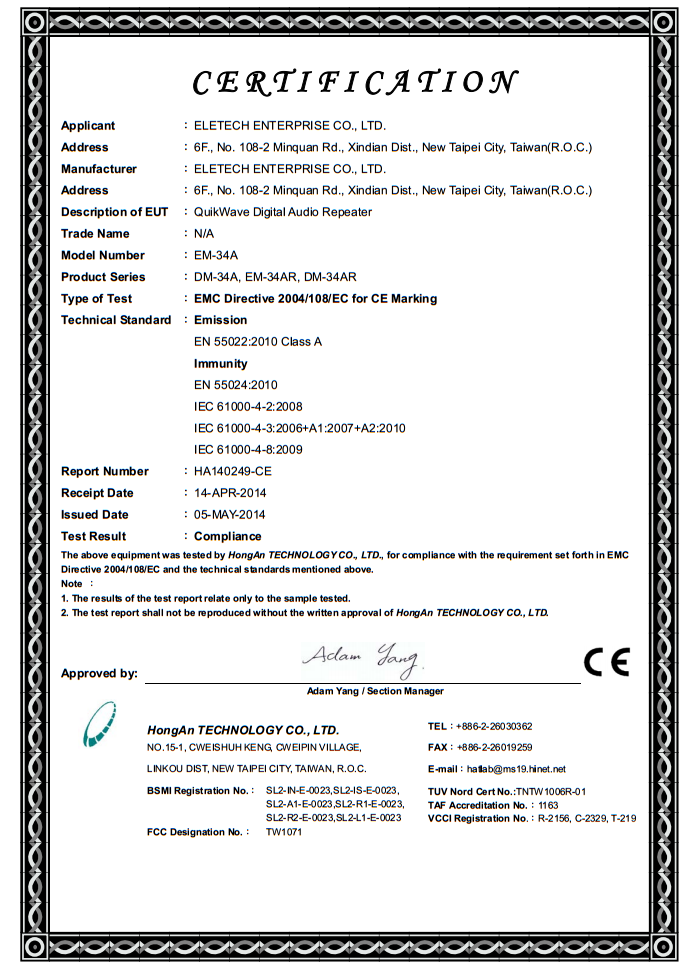

已通过CE国际安规认证

产品优势介绍

EM-34A 属于工业应用级别的MP3音频播放器. 是目前QuikWave系列中具备继电器控制输出功能中尺寸最小的播报器. 支持最高320Kbps码率的高品质MP3音频格式, 立体声双声道输出. 本设备内建低发热量节能的Class D功放(具备可自动恢复的过热和短路保护), 能直接连接总功率为10W~60W的音箱或喇叭组合. 设备亦提供LINE OUT音频输出接口, 供用户连接外部第三方音频功放设备.

EM-34A的控制接口是4个闭合式直接触发或二进制触发控制信号输入点。用户可通过按键、感应器、继电器或PLC控制音频的播放, 或根据用户需求定制特殊控制界面.

EM-34A的音频存储采用标准SD及SDHC存储卡, 能存储数小时CD品质的音频文件内容. 用户只需通过标准读卡器将音频文件拷贝到SD或SDHC卡上即可完成语音内容的装载或更新.

QuikWave系列播报器采用文本配置文件(MODE.TXT)定义播报器的工作模式. 使得用户完全不需变更本产品硬件，就能够迅速实现连接各类触发控制器, 达到预期的控制效果.

按钮按下或弹起时播放
短闭合或长闭合开关触发
继电器常开或常闭控制播放
允许或禁止播放被打断
背景音乐自动续播
按脚本顺序执行一组播放动作
播放时同步继电器输出, 控制周边设备

EM-34AR 具备与EM-34A相同的功能，同时增加了4个继电器输出，用于Basic Audio-n-Action™ 控制，支持音频播放之前或者播放完毕后控制开启或关闭继电器。

EM-34AX 具备与EM-34A相同的功能，同时增加了4个继电器输出，用于Advanced Audio-n-Action™ 控制，支持在任意时间开启或关闭继电器。

对讲机紧急告警方案

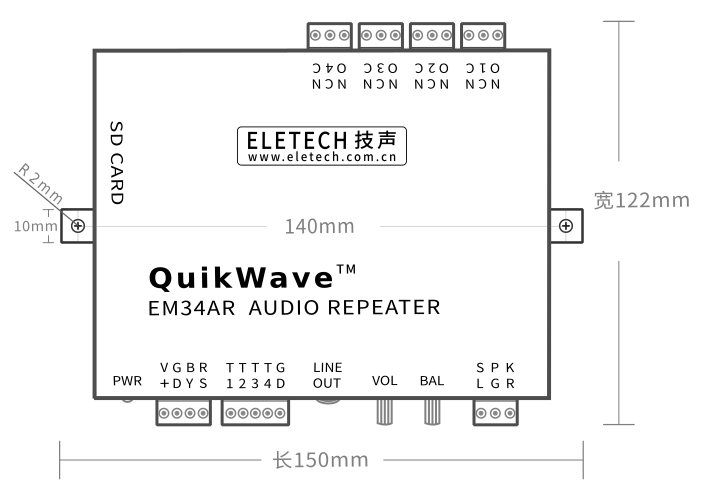

安装尺寸

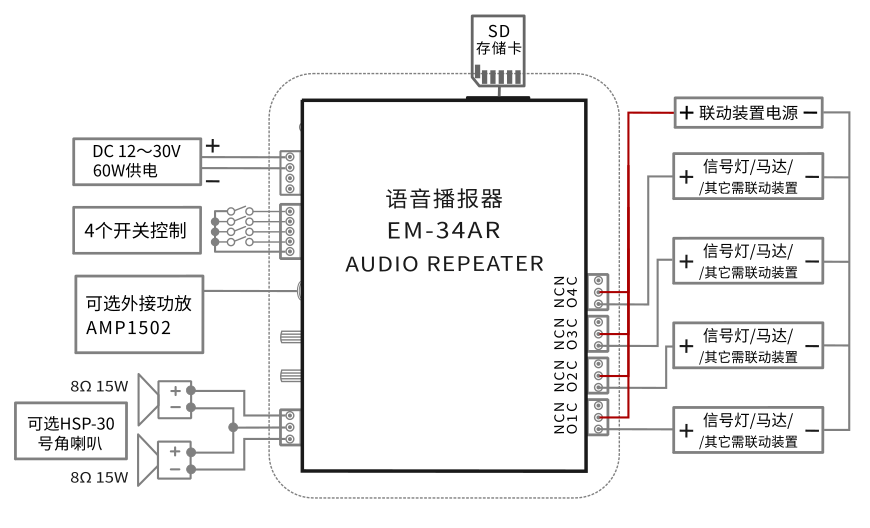

语音播报器EM-34AR 音频播放加联动装置控制示意图

技术规格 Specifications

规格	描述
音频格式	最高320Kbps MP3 (ISO 11172-3)
音频段数	单点直接触发:4段
存储介质	SD/SDHC卡
存储容量	最大32GB (FAT32)
音频时长	>1小时
输入电压	12~30V直流
待机电流	60mA
输出功率	支持驱动10 ~ 60W 音箱及喇叭组合
输出功率	定阻喇叭输出, 支持驱动10 ~ 60W 音箱及喇叭组合
LINE OUT	单端式(Single Ended, Unbalanced) 3.5立体声音频线路输出 (连接合规的外部功放)
并行接口	4个触发控制信号输入点
继电器输出	4个(仅EM34AR, EM34AX)
串行接口	无
物理尺寸	132mm×125mm×39mm
