VCU-100高灵敏度现场集音器

（拾音器/监听头）

声音采集方案
　　
　      随着技术的进步及用户需求的提高，国内安防监控行业已经从单纯的视频监控迅速转为音视频同步监控，并对音频采集的灵敏度、清晰度提出了更高的要求。
     ELETECH高瞻远瞩，很早就推出了VCU-100现场集音器，以其领先的技术和二十多年在语音领域的经验得到了市场的一致肯定。VCU-100具有高灵敏度、高保真、增益倍率大等特点获得用户的普遍信赖，尤其在安防监控（如检察院、看守所、审讯室等对音频要求较高的场所）等领域具有较高的市场占有率。
     VCU-100可分为三部份：一是高灵敏度的MIC；二是前置放大器；三是音频输出端口。在应用上可外接附加麦克风(比如特殊指向型麦克风或专业用途麦克风)，以减少环境噪声影响，增加清晰度。
     应用上，一般搭配Video Camera作为现场环境的监控之用。前置放大部份另具有一个增益调整VR旋钮，可依现场实际集音的情况调整输出信号大小，以取得最佳的录音效果。
     本产品亦是Archivist/VLan录音系统之选用配件，可将录音现场之音源适当处理后再予输出。
     如果VCU-100与Archivist/VLan录音系统距离较远，则两者之连接应采用信号屏蔽线。(请参考VLAN网络嵌入式录音系统，适用于纯音频的监控、录音)
     若实际产品与图片略有不同，请在安装前和工程师确认。
　　
* *
　

* *
硬件结构
　　
　 　 ①.附加MIC输入口

②.增益放大调整旋钮

③.内置高灵敏MIC

④.音频信号强弱LED指示灯

⑤.RJ11接线口:音频信号输出及集中供电输入接口

⑥.电源输入接口/工业接线端子
　

工业接线端子接口如图:
V：电源正极，
G：电源负极，
O/P为音频输出接口
　   接线说明
　

　　
产品型号
　 VCU-100(C1) 大范围高灵敏高保真型
　 　
  • 适合安装于天花板、墙壁或者隐蔽式安装
  • 采集开放空间内的所有声音(10M2~150M2)
  • 调整音频增益旋钮可控制采集强度
  • 保留独有外接MIC接口，用于特殊场合拾音
  • 支持长距离音频信号传输
  • 体积85（长）*50（宽）*25（高）mm
  • 固定孔中心间距95mm 孔直径4mm
    　
　　
VCU-100(D)服务窗口专用版
　　
　 　
  • 适合安装于服务窗口、桌面柜台及车载拾音
  • 采集小范围（约1.5M半径）谈话声音
  • 有效避免周边嘈杂声音干扰
  • 支持长距离音频信号传输
  • 体积85（长）*50（宽）*25（高）mm
  • 固定孔中心间距95mm 孔直径4mm
    　
　　
VCU-100(C2) 圆形高灵敏高保真型
　　
　 　
  • 外型类似烟感器, 适合吸顶式安装、墙壁安装
  • 采集开放空间内的所有声音(10M2~150M2)
  • 支持长距离音频信号传输

　
　　

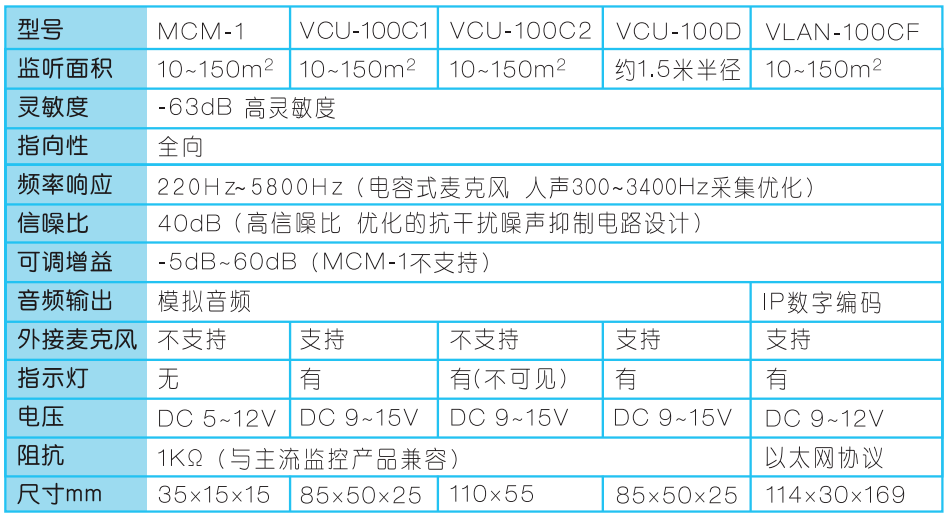

详细参数
　

　
应用范围
　　
　
  • 房间、机场、高速公路收费站、特种车辆车载集音
  • 银行柜台、营业厅、服务窗口集音
  • 教室、考场、会议室、大型会场集音
  • 司法审判庭、检察院、监狱、看守所、审讯室、调解室集音
  • 其他需要拾音或监听之场所
    • 　　
    资料下载
    　　
    　
    现场集音器产品演示简介(PPT)
    VCU-100现场集音器安装使用手册
    VCU-100现场集音器安装使用手册(English)
    VCU-100现场集音器宣传彩页（中文/English）
    VCU-100现场集音器拾音效果试听(音源和VCU相隔4米)

    　　
